Vazníky
Informace pro odběratele příhradových vazníků
-
Jsem investor nebo stavebník | Potřebuji vazníky vyrobit, dopravit i namontovat
1
Bohaté zkušenosti
Výrobě vazníků se naplno věnujeme více jak 13 let, včetně svépomocné montáže. Dokážeme snadno zhodnotit zda se vyplatí vazník, nebo klasický krov.
S přehledem navrhneme řešení pro půdní (odkládací) prostor ve vaznících.2
Profesionální vybavení
V naší výrobní hale používáme pořezové centrum Easycut 828 plus, které je premiantem ve svém oboru. Nabízí zobrazovací laserové projektory, které zajišťují naprostou přesnost a bezchybnost.
Na zalisování styčníkových desek ve spojích máme moderní C lis.
Na pásové pile si řežeme fošny na vazníky – díky tomu jsme schopni vytvořit nestandardní tvary a dimenze vazníků.
Celková výroba je tak přímá a rychlá, nečekáme na externí dodávky.
Závěrem vazníky ošetříme vlastní impregnací.3
Zajistíme logistiku spolu s montáží
Přepravíme vazníky všech rozměrů. K jejich dopravě nám napomáhá technika v podobě tří nákladních aut, jenž jsou vybavena hydraulickou rukou s dlouhým dosahem.
Není tedy třeba objednávky externích jeřábů.
S radostí dopravíme také dlouhé vazníky, naše zkušenosti sahají, až k vazníkům dlouhých třicet metrů, které jsme po převozu spojili na místě stavby.4
Vazníky s montáží to u TESGRUP nekončí
Stavíme střechy na klíč, po montáži vazníků Vám rádi nabídneme další služby jakožto folie, záklopy, latování, klempířské a pokrývačské práce.
-
Jsem firma, OSVČ, řemeslník | Chci vazníky pouze vyrobit a dodat
1
Praxe a soběstačnost
Nabízíme vysokou praxi v oboru, včetně naprosté nezávislosti na jakýchkoli externích dodávkách. Samozřejmostí je kvalitní servis, komunikaci a kompletní zpracování variant návrhů můžete nechat
na nás.
Dokážeme s přehledem zhodnotit zda se ve Vašem případě vyplatí vazník a nebo klasický krov. Umíme navrhnout řešení pro půdní (odkládací) prostor ve vaznících.2
Profesionální vybavení
V naší výrobní hale používáme pořezové centrum Easycut 828 plus, které je premiantem ve svém oboru. Nabízí zobrazovací laserové projektory, které zajišťují naprostou přesnost a bezchybnost.
Na zalisování styčníkových desek ve spojích máme moderní C lis.
Na pásové pile si řežeme fošny na vazníky – díky tomu jsme schopni vytvořit nestandardní tvary a dimenze vazníků.
Nečekáme na externí dodávky – kompletní zakázku jsme tak schopni operativně a rychle zprocesovat.3
Logistika, dodávka kladecích plánů a pomoc při montáži
Přepravíme vazníky všech rozměrů. K jejich dopravě nám napomáhá technika v podobě tří nákladních aut, jenž jsou vybavena hydraulickou rukou s dlouhým dosahem. Není tedy třeba objednávky externích jeřábů.
S radostí dopravíme také dlouhé vazníky, naše zkušenosti sahají, až k vazníkům dlouhých třicet metrů, které jsme po převozu spojili na místě stavby.4
Doplňkové služby zdarma
Stavbu osobně zaměříme za dodané rozměry pro výrobu přebíráme zodpovědnost. Dodáme a složíme na stavbu i laty, okapničky, všechny nutné kotvící prvky, desky na pantování – úzkých profilů, nemusíte platit zbytečně větší dimenze materiálů. Veškeré kotvící prvky máme skladem, dodáme přesné množství na základě poptávky, ručíme za správnost všech dimenzí.
Nabízíme stavební dozor a instruktáž při montáži.
Technologie výroby příhradových vazníků
Moderní výrobní prostory
Výrobní halu máme perfektně dimenzovanou a navrženou výhradně pro výrobu příhradových vazníků. Efektivitu prostorů využíváme na maximum a i díky nim dosahujeme výsledků nejvyšší úrovně.
Pásová pila lignotech do délky 11,5 metrů
Za pomoci pásové pily si zpracováváme jehličnatou kulatinu sami – od jejího dovezení ze Vsetínska, až po finální produkt. Vše pod jednou střechou.

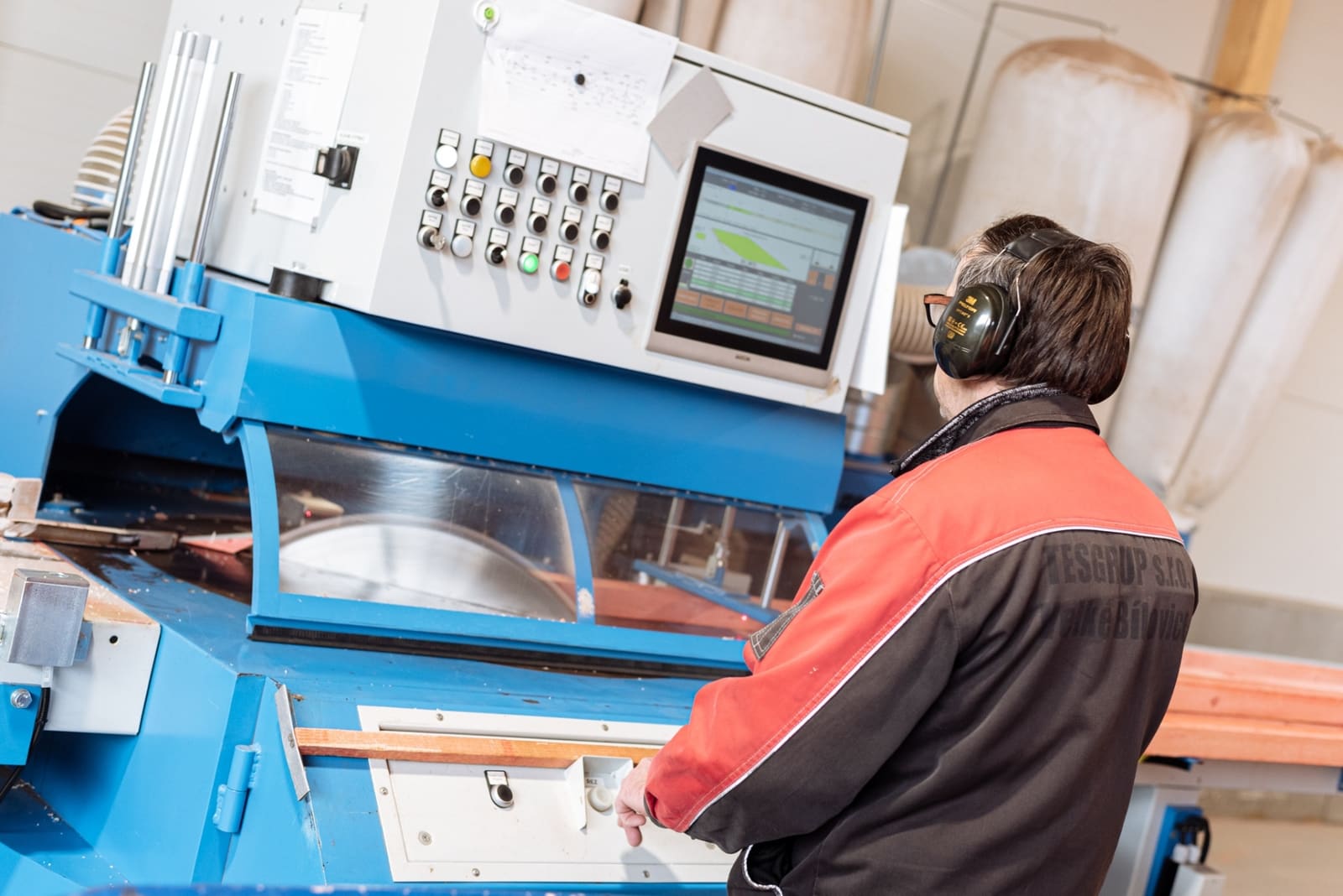

Pila na fošny pro vazníky, čtyř osá pila Easycut 828 plus
EasyCut je vybaven čtyř-osou pilou, zvládne více poloh a větší variabilitu.Vstupní dopravník je dlouhý 8 metrů a výstupní 5,5 metrů. Maximálně však zvládne 6 metrů dlouhý prvek. Pilový kotouč má průměr 800 milimetrů a o jeho čtyři osy se starají servo-pohony (šířka, délka, úhel a náklon). V optimalizačním režimu jsou prvky seřazeny do materiálu za účelem dosažení minimálního odpadu. Oproti konkurenci se pyšní snímačem křivosti řeziva pro kompenzaci šířky. Výsledkem je maximální přesnost a minimální odpad.
Tímto je optimálním řešením pro chystání fošen pro zalisování.
Projekční lasery a magnetické uchycení stolů
Projekční lasery dokáží zvýšit efektivitu výroby ve fázi sestavování montážní plochy. Slouží k označení tvaru vazníku a pŕesnému umístění styčníkových desek,které jsou stěžejní pro statickou stabilitu prvku. Tato technologie dokáže zajistit také správné ustavení dílců, sestavení stolů a může tak zamezit chybovosti lidského faktoru. Laserový projektor či projektory (pro vyobrazení více typů vazníku) jsou napojeny na počítač, který obsahuje software pro správné čtení a vyobrazení vazníku. Součástí systému je taktéž dálkové ovládání, kalibrační terčíky a ovládací program pro projekci.Maximální výkon je 5 mW. Přesnost polohování je +/- 0,35 mm při projekční ploše 4,5 x 4,5 x 4 m a odpovídá přibližně 60 – ti stupňům.
Projekční pole je u horizontálního maximálně 80 stupňů a vertikální maximálně 70° – ti stupňům.

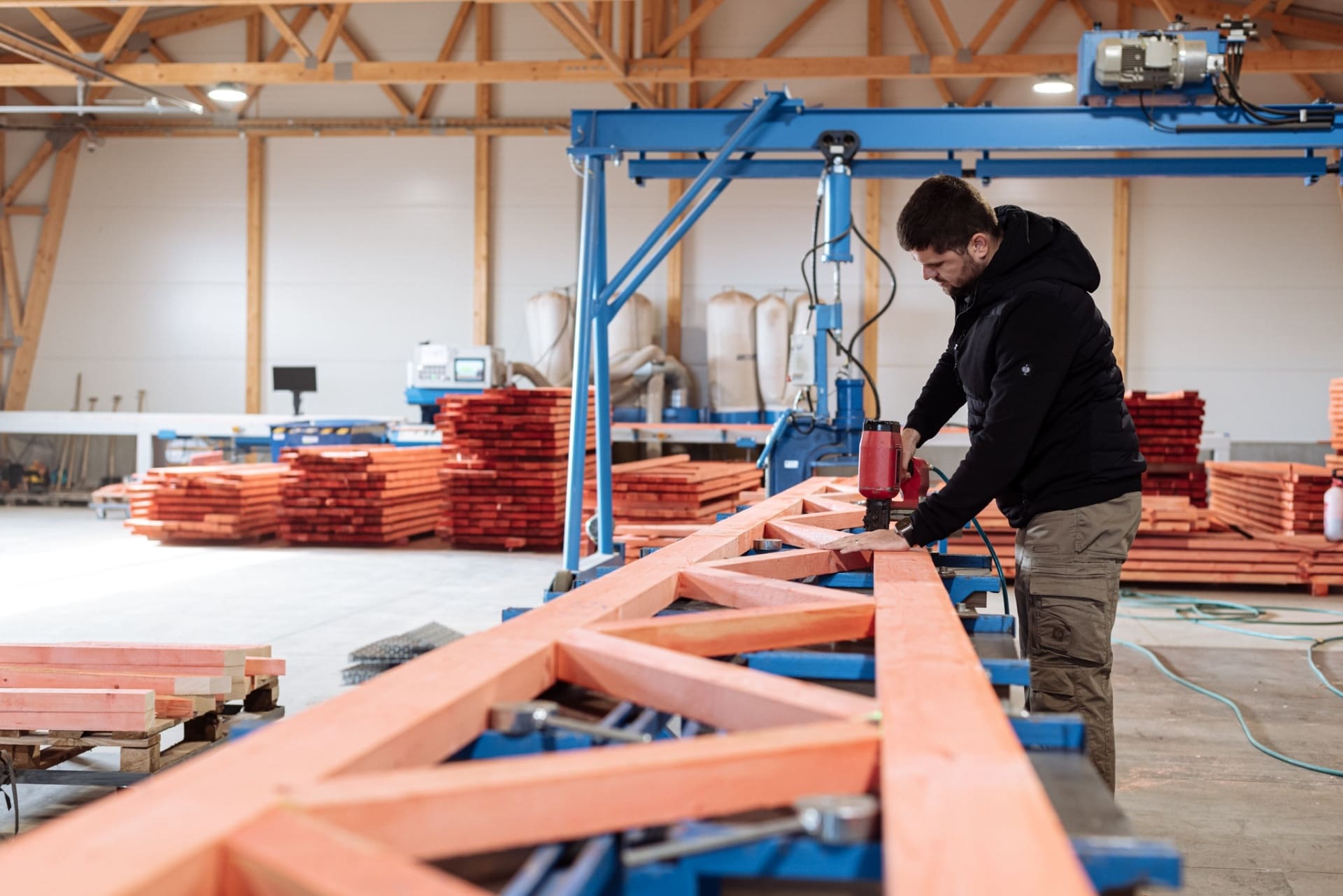

Hydraulický lis MARK 8
Hydraulické lisy typu “C” vyrábí “K Stroj”. Skládá se z montážního zařízení, závěsu, projíždějícího portálu, rozvaděčů, hydraulického agregátu a hadicového spojení. Montážní zařízení “C” je zavěšeno na portálovém pojezdu, který projíždí nad montáźní plochou, na níž je rozestavěna a upnuta sada upínačů dřevěných přířezů. Upínače jsou sestaveny ve tvaru vyráběných konstrukcí. Na horních plochách probíhají jednotlivé spoje, do kterých jsou oboustranně zatlačeny příslušné styčníkové desky.
Stoly jsou přichyceny k ocelové podlaze za pomoci elektromagnetu ve stolech.
Vyberete si nás pokud chcete…
Vlastní pořez řeziva
Vše pod jednou střechou
Nepřeplácet jiné služby
Přesné termíny dodávky
Cenotvorbu zdarma
Kvalitní produkt za výhodnou cenu
Bohaté zkušenosti
Vlastní dopravu i jeřábnické práce
Více než 25 let know how
Naše výroba a realizace
O vaznících
Příhradové vazníky jsou obecně trojrozměrné konstrukce s rozpětím v rozmezí 1-30 metrů.
Vazníky jsou konstrukčně vytvořeny z prutů takovým způsobem, že každý prut je součástí nejméně jednoho trojúhelníku, který pozůstává ze tří prutových prvků. Pruty příhradového vazníku jsou staticky obecně charakterizovány jako prostorové přímé pruty, které mají na každém konci šest stupňů volnosti (tři posunutí a tři pootočení).
Z hospodářských důvodů (statických i výrobně technických) se trojrozměrné příhradové konstrukce velmi často sestavují z dvojrozměrných svislých vazníků a vodorovných nebo skloněných vazníků. Svislé vazníky mohou být vzájemně uspořádány rovnoběžně nebo soustředně a mohou být vzájemně spojeny dalšími vazníky.
Historie příhradových vazníků
Příhradové vazníky se styčníkovými deskami pochází ze Severní Ameriky. Do Evropy se tato technologie prosadila v posledních třiceti letech.
Významným podíl na tomto systému mají předchůdci firmy MITEK, firmy Gang-Nail a Hydro-Nail, ze kterých sloučením vznikla firma Mitek v roce 1987. Odstartovalo se ve Švýcarsku a Belgii, odkud se postupně dostaly do Německa a v roce 1964 byl vydán schvalovací protokol.
Typy příhradových vazníků
Nejčastějším a nejpoužívanějším je trojúhelníkový vazník. Mezipásové pruty volíme tak, aby bylo možné co nejhospodárněji dimenzovat pruty a spoje. Abychom minimalizovali ohybové napětí pásu a vzpěrných délek tlačeného pásu, můžeme volit vzdálenost vaznic popřípadě soustředěných zatížení předem.
Zvolení směru mezipásových prutů děláme tak, že krátké mezipásové pruty jsou namáhány tlakem a dlouhé tahem, abychom nemuseli přidávat vyztužení mezipásových prutů s ohledem na vzpěr.
Další rozměry jsou ovšem limitovány z důvodu jejich prefabrikace a přepravy. Tvar dolního pasu můžeme taktéž měnit a to hlavně z architektonických důvodů vnitřního prostoru.
Máme-li ovšem horní pas zakřiven málo, že ho lze prakticky označit jako přímkový mezi podporami, vzniká nám tedy stabilitní problém, protože spodní vrchol dolního pásu může vybočit (Kessel, 1988)
Certifikát systému řízení výroby
Tento certifikát prokazuje, že byla uplatněna všechna ustanovení týkající se prokazování shody a všechny ukazatele popsané v příloze ZA normy EN 14250:2004 a že výrobek splňuje všechny předepsané požadavky.
